14mm Beam Resolution
Modelo: 14mm Beam Resolution
Carcasa:
Metal, pintado de amarillo
Longitud nominal de la cortina:
200 mm – 1200 mm
Rango de operación:
0,5 m – 6 m
Tiempo de respuesta:
20 ms hasta 300 mm de cortina. 4 ms adicionales por cada 100 mm de cortina
Tipo de salida:
Tipo 4, OSSD PNP
Clasificación de protección de ingreso:
IP65
*Tenga en cuenta que los accesorios para cables se venden por separado. Los números de pieza de los cables se pueden ubicar en la parte inferior de la tabla de opciones de cotización.*

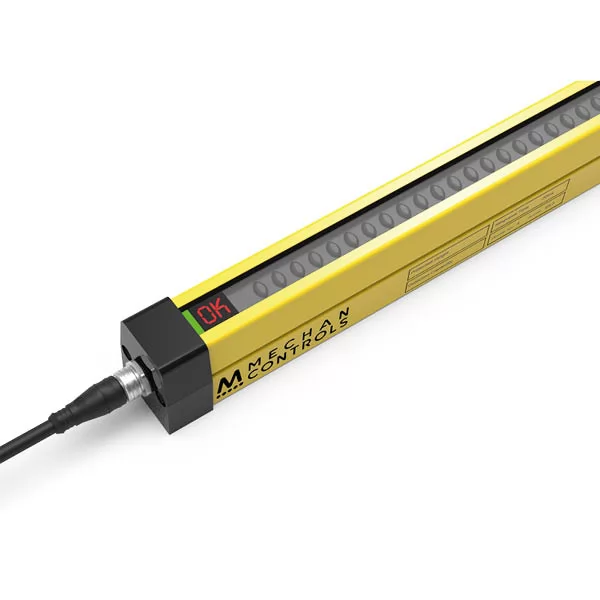

La serie MLG son cortinas de luz robustas de tipo 4 diseñadas para detección de encendido/apagado. Cada unidad consta de un transmisor y un receptor que están conectados mediante haces infrarrojos de resolución de 14 mm . Esto proporciona una protección de acceso confiable y rentable para puntos y áreas peligrosas.
El cuerpo consta de una robusta carcasa metálica IP65 diseñada para su uso en entornos hostiles. Los rayos infrarrojos son tolerantes al polvo, ideales para su uso en la industria pesada. El transmisor incluye una pantalla de matriz de puntos única que proporciona al usuario diversos datos de diagnóstico, como la interrupción del haz y el estado de salida.
ESPECIFICACIONES TÉCNICAS | |
---|---|
OPCIONES DE VOLTAJE DE SUMINISTRO | 24 VDC ±20 %, 5 % DE ONDULACIÓN RESIDUAL MÁXIMA |
EL CONSUMO DE ENERGÍA | < 12VA |
SALIDA DE SEGURIDAD | OSSD/ANCHO DE PULSO DE 100 MS |
CLASIFICACIÓN DE SALIDA DE SEGURIDAD | 200MA |
LONGITUD NOMINAL DE LA CORTINA | 200 MM - 1200 MM |
RANGO DE OPERACIÓN | 0,5 M - 6 M |
RESOLUCIONES DE DETECCIÓN | 14MM |
TIEMPO DE RESPUESTA | CORTINA DE 20 MS HASTA 300 MM. 4 MS ADICIONALES POR CADA 100 MM DE CORTINA |
CONECTOR DEL CABLE | M12 |
INDICACIÓN | PANTALLA DE DIAGNÓSTICO DE MATRIZ DE PUNTOS |
PESO | 0,3KG MÁS 0,2KG POR 100MM DE CORTINA |
CLASIFICACIÓN DEL IP | IP65 |
ESPECIFICACIONES AMBIENTALES | |
---|---|
TEMPERATURA DE FUNCIONAMIENTO | 0º...50ºC |
TEMPERATURA DE ALMACENAMIENTO | -20º...70ºC |
DATOS RELACIONADOS CON LA SEGURIDAD | |
---|---|
PL SEGÚN EN ISO 13849-1 | |
SIL CL SEGÚN EN IEC 62061 | |
PFHD SEGÚN EN IEC 62061 | |
HPF | |
B10D | |
MTTFD | |
MT | |
CORRIENTE CONTINUA | |
SFF |
